So gut man Belastungsdaten greifen kann, so gibt es doch genügend Grauzonen, wo Annahmen für auftretende Kräfte getroffen werden müssen und entsprechend Sicherheiten eingerechnet werden. Dies ist dann entscheidend, wenn es um sicherheitsrelevante Bauteile geht.

Dort helfen die Ingenieure von LFD den Kunden, falls sie bereits in der Konstruktionsphase eines Produkts beratend und begleitend hinzugezogen werden, wodurch es anschließend zum Einsatz anwendungsoptimierte Lager kommt. Das spart Kosten.

Mit den richtigen Komponenten läuft ein Lager richtig gut und auch entsprechend länger. LFD-Wälzlager sind daher so konzipiert, dass sie bereits in der Standardausführung ein weites Spektrum von Anwendungen abdecken. Auch dabei hat sich LFD als Marke mit konstant hohem Qualitätsstandard weiter etabliert.

Wälzlagerwerkstoffe haben Auswirkung auf die Lebensdauer

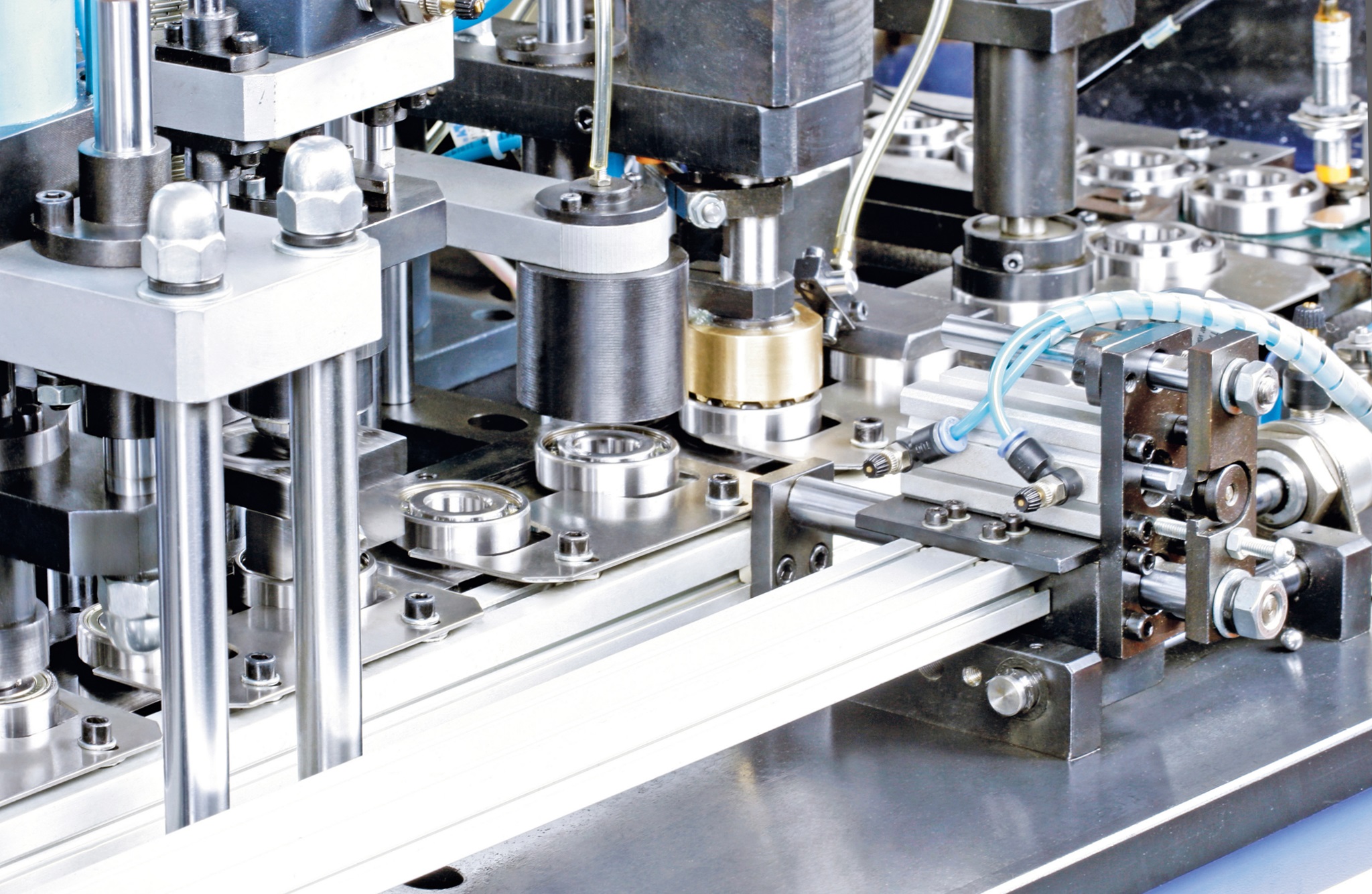

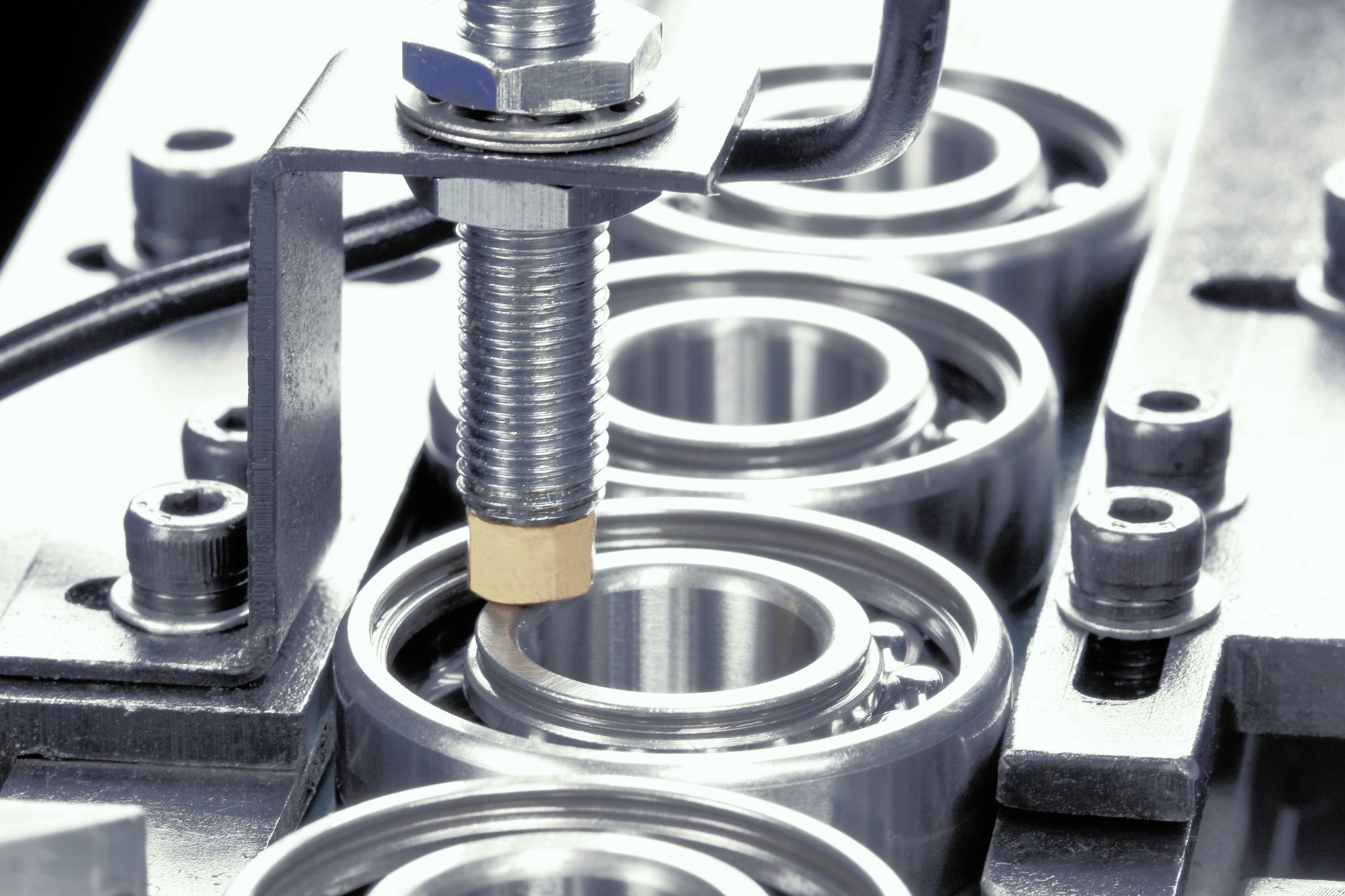

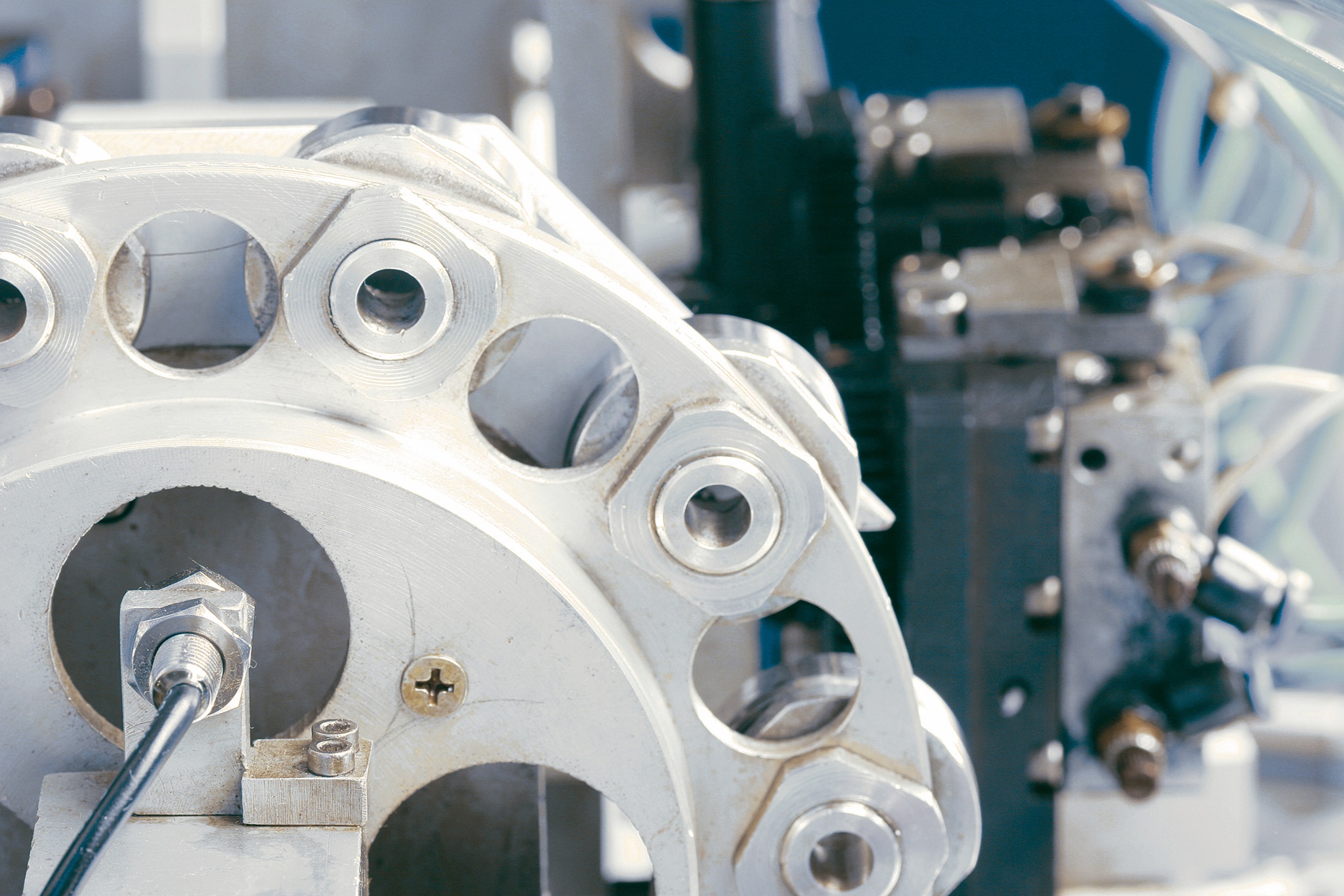

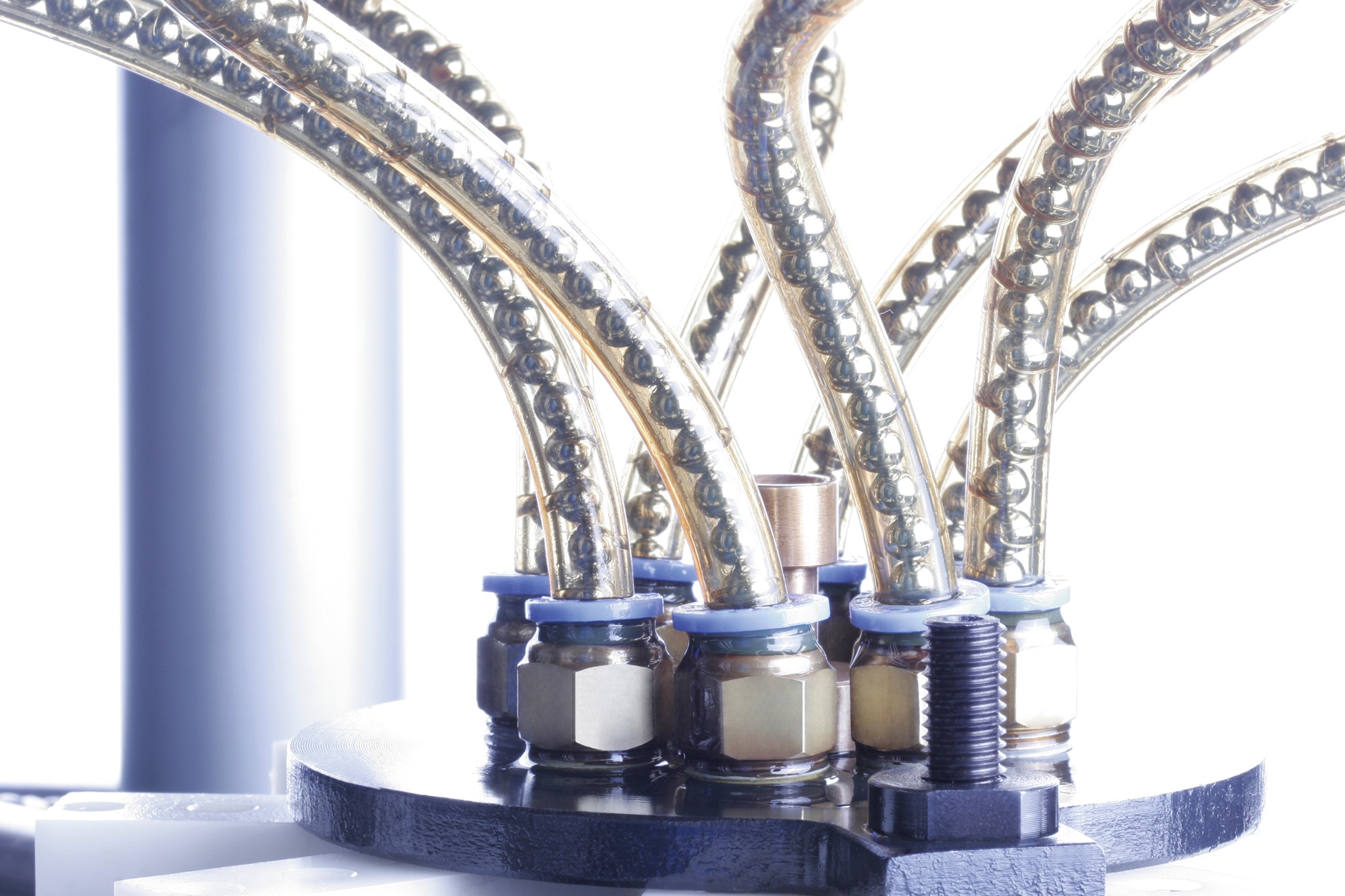

Mit vollautomatisch maschinengeführten Fertigungslinien erreicht LFD in der eigenen Rillenkugellager-Herstellung die bewährte Qualität. Egal an welchem Standort Lager von LFD produziert werden, vollautomatische Maschinen mit integrierten Qualitätsmanagementsystemen (TQM) nach deutschen Standards gewährleisten eine durchgehend hohe Qualität.

Bereits in der Konstruktionsphase arbeiten die Ingenieure von LFD eng mit den Kunden zusammen und sind beratend tätig. Dadurch werden die Lager für die individuelle Anwendung des Kunden optimiert und überzeugen durch hohe Belastungs- und Tragfähigkeiten auch unter extrem harten Bedingungen bei Landmaschinen, Straßenfertigern & Baumaschinen, Offshore-Deckswinden, Krananlagen.

Die Eignung von Werkstoffen für Wälzlager ergibt sich aus den vielfältigen Anforderungen an das Leistungsverhalten. Bei der Auswahl helfen Kriterien, wie zum Beispiel Belastbarkeit, Korrosions- oder Temperaturbeständigkeit. Hohe Ansprüche werden in der Regel an die Belastbarkeit der einzelnen Wälzlagerkomponenten wie Ringe, Käfige und Kugeln gestellt. Diesen Anforderungen wird LFD durch die Auswahl besonders reiner Stähle mit möglichst geringen Sauerstoffgehalten gerecht. Durchgesetzt haben sich weltweit durchhärtende Chromstähle mit etwa 1% Kohlenstoff und 1,5% Chromgehalt, die gut geeignet sind, auf 58-65 HRC (Härtegrad nach Rockwell) gehärtet zu werden.

Schmierstoffe und Dichtungen optimal ausgewählt

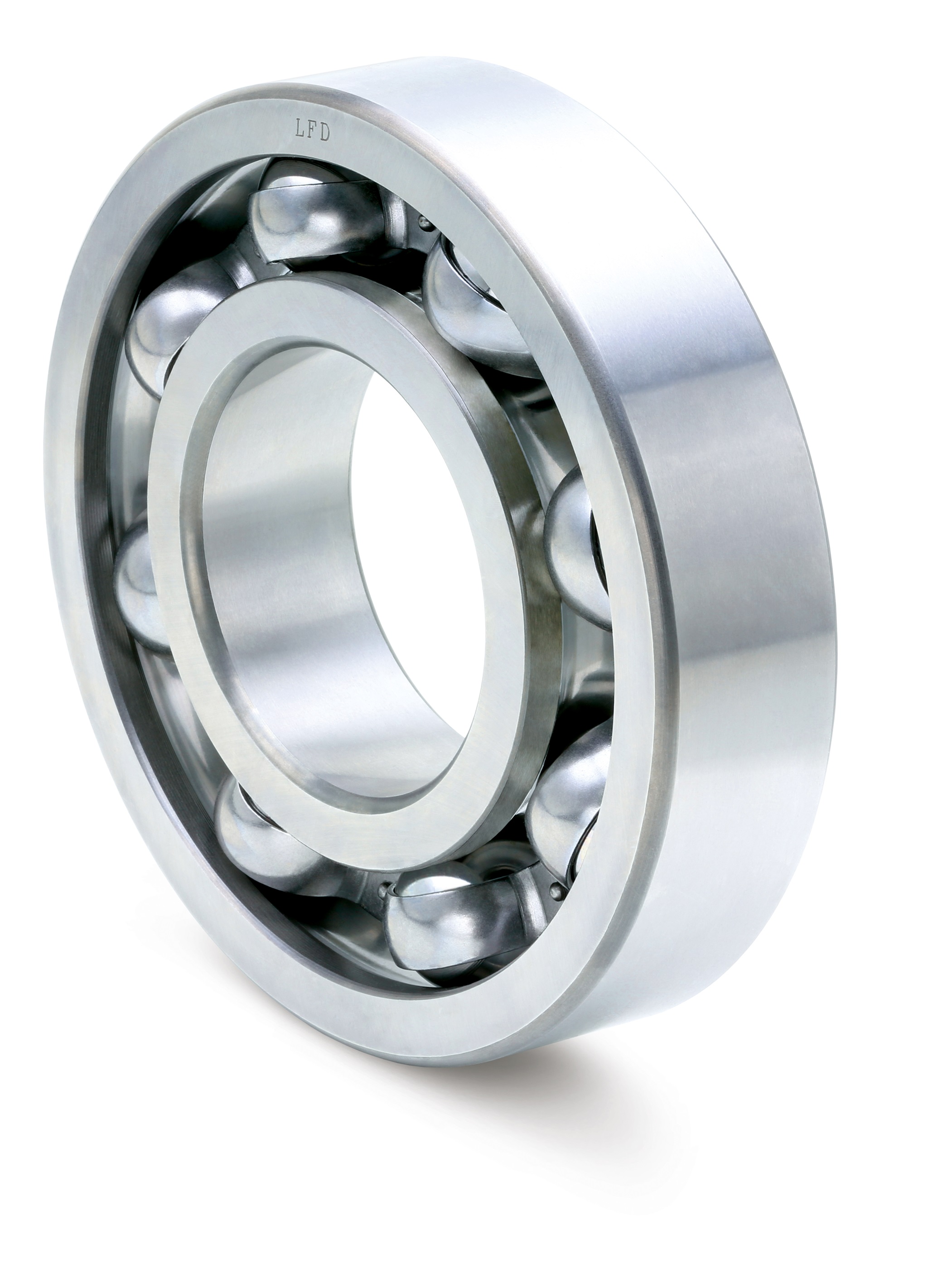

Ringe und Kugeln allein ergeben aber noch kein Kugellager. Hinzu kommen üblicherweise noch ein Kugelhalter (Käfig) sowie Schmierstoff und Abdichtung/- deckung. Eine Dichtung hat eine entscheidende Aufgabe: Sie muss dicht sein.

Mit einer optimierten Abdichtung/-deckung von LFD wird wirksam vermieden, dass Fremdstoffe ins Schmiermittel gelangen und so das Funktionsverhalten des Wälzlagers gestört wird. Die Lebensdauer ist davon entscheidend abhängig.

Bei staubigen Umgebungen werden andere Ansprüche an die Lagerabdichtung gestellt als bei einem Betrieb in klinisch reinen Räumen. Ebenso gibt es Anforderungsunterschiede, wenn ein Lager beispielsweise in gekapselten Gehäusen oder bei hohen Drehzahlen läuft. Die Ausführung orientiert sich an den Anforderungen wie Fettaustritt, Dichtwirkung gegen Staub, Reibmoment und Temperaturerhöhung. Das Labyrinth hat LFD mit der speziellen Innenringausformung in der sogenannten V-Nut umgesetzt. In den V-förmigen Einstich kann eine schleifende Dichtung eingreifen oder die Kontur der Dichtlippe folgt mit Spalt zur V-Nut. Diese nicht schleifende und dennoch sehr effiziente Variante heißt RZ-Dichtung und wird zum Beispiel in Rollen von Schwerkraftförderbändern in Paketzentren eingesetzt, auf denen selbst bei geringem Gefälle Güter ohne großen Kraftaufwand befördert werden können. Sinnvoll sind RZ-Dichtungen überall dort, wo Leistungsverluste durch Dichtungen unerwünscht sind und der zu erwartende Verschmutzungsgrad nicht erheblich ist. Unzählige Schmierstoffe sind auf dem Markt, speziell abgestimmt zum Beispiel für hohe Belastungen mit Extreme- Pressure-Zusätzen oder auf geringes Reibmoment für tiefe Temperaturen. Die Aufgabe des Schmierstoffes ist es nun, die metallische Reibung der Wälzlagerkomponenten durch den trennenden Schmierfilm zu reduzieren, beziehungsweise zu verhindern.

Hydrodynamische Schmierung erfordert Drehgeschwindigkeit

Ähnlich wie der bei Fahrzeugen bekannte Aquaplaningeffekt ist eine gewisse Drehgeschwindigkeit notwendig, um die Reibpartner (in diesem Fall Kugel und Ring) zu trennen. Beim Wälzlager setzt dadurch die gewünschte hydrodynamische Schmierung ein: Einfach ausgedrückt, „es läuft“.

Zu stramm laufende Dichtungen erhöhen Temperatur

Ist die strammer laufende Dichtung automatisch die bessere Dichtung? Die Ausgangskontur der schleifenden Dichtscheibe wird durch Abrieb permanent verändert, umso stärker, je höher der Anpressdruck auf der Oberfläche des Innenringes ist.

Sehr stramm laufende schleifende Dichtungen bewirken zudem eine Temperaturerhöhung und führen zu ungewünschten Leistungsverlusten. Bei hohen Drehzahlen sind also leichter laufende RS-Scheiben klar im Vorteil.

Um die Funktion der schleifenden RS-Scheiben mit leichtem Anpressdruck dennoch zu verbessern, wird eine besondere Kontur des Innenringes verwendet. Durch Verengung und Umlenkung in Spalten wird der Austritt von Schmierstoff aus dem Lager behindert.

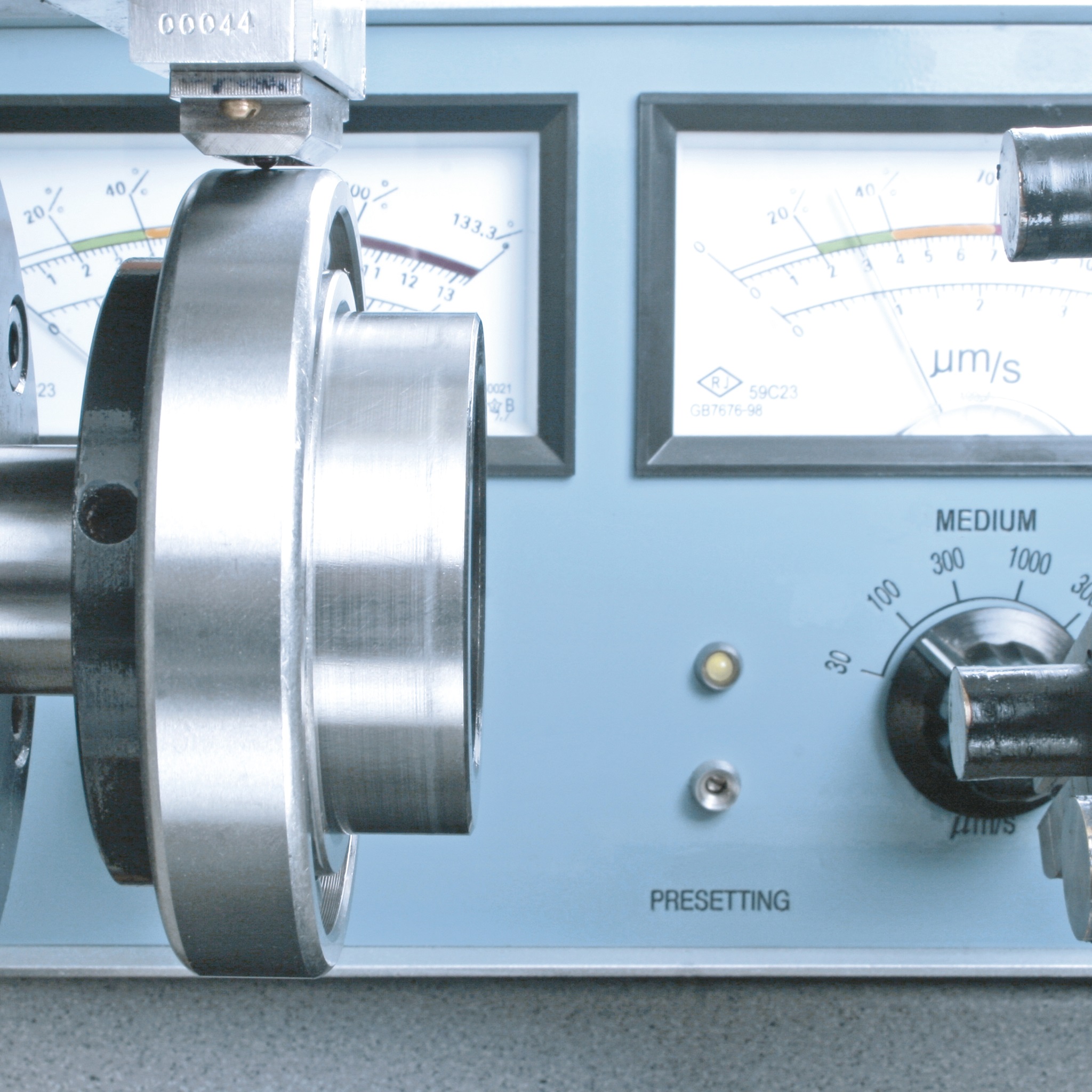

Am Entwicklungsstandort Dortmund verfügt das Unternehmen über ein eigenes Labor und die gleichen Messmittel wie in der eigenen Produktion. Dadurch können Neuentwicklungen auf kurzem Wege dokumentiert und Optimierungen zeitnah umgesetzt werden.

Die Ingenieure kümmern sich auch darum, dass in der späteren Anwendung alles optimal läuft. Sie befassen sich dabei mit Themen wie Rauigkeit, Laufgeräuschminimierung, Schmierstoffe, Dichtungen, Tragkräfte und vielem mehr. LFD-Lager werden den jeweiligen Betriebsbedingungen angepasst und erreichen dementsprechend hohe Belastungs- und Tragfähigkeiten auch unter extrem harten Konditionen.
