Betriebslagerluft

Betriebslagerluft

Neben dem Begriff radiale Lagerluft, welcher sich auf ein nicht eingebautes Wälzlager bezieht, spricht man ebenfalls über den Begriff Betriebslagerluft oder Betriebsspiel.

Eine Betriebslagerluft wird in einem montierten und betriebswarmen Zustand eines Wälzlagers ermittelt und hat in der Regel kleinere Radialluft als ein nicht montiertes Wälzlager. Übermaßpassungen zwischen Innenring und Welle und/oder zwischen Außenring und Gehäuse führen zur Verkleinerung des radialen Betriebsspiels.

Das Übermaß führt z.B. zu einer Aufweitung des Innenrings oder zu einer Einschnürung des Außenrings. Temperatureinflüsse, wie z.B. eine Wärmezufuhr über eine Welle oder Abkühlung eines Außenrings, führen ebenso zu einer Innenring-Aufweitung bzw. einer Außenring-Einschnürung.

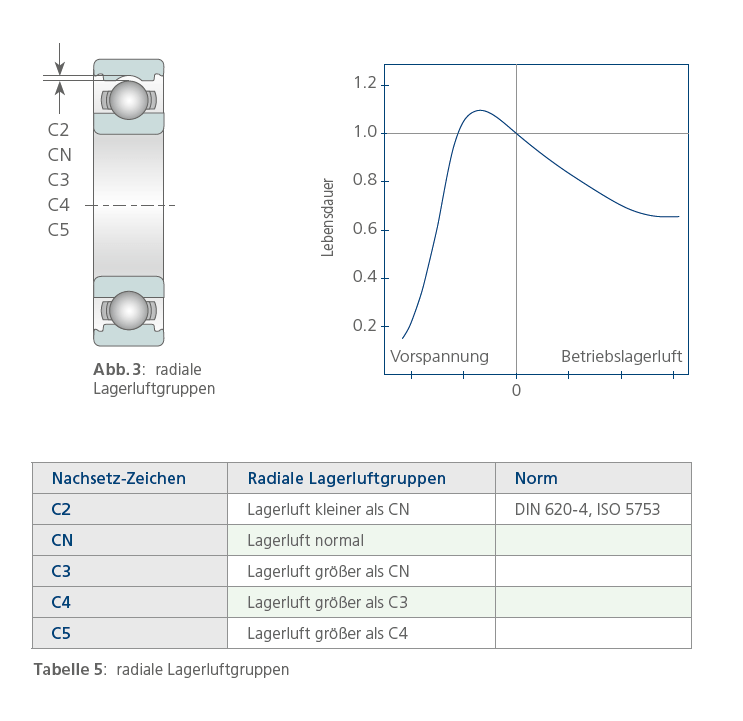

Allgemein empfehlen wir eine radiale Lagerluft CN und größer (siehe Abb. 3). Kleinere Lagerluft als CN soll für Sonderanwendungen eingesetzt werden. Bitte wenden Sie sich in solchen Fällen an die LFD-Ingenieure.
